一、产品用途
本产品适用于配电网、工业装置等领域用于固定敷设在交流50HZ、额定电压0.6/1kV的电力输配电线路上，主要功能是输送电能。
本产品为通常条件下使用的产品，不适用一些特殊条件的场合，如架空、水下、船用、海底核电站等。
阻燃聚氯乙烯绝缘电缆适用于具有阻燃要求的场合。耐火聚氯乙烯绝缘电缆适用于地下铁道、地下商场、大型购物中心、高层建筑等人口稠密、通风受限的场合。
二、产品主要技术特点
本产品电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸、碱和有机溶剂，电缆不受敷设落差的限制，可在任何落差甚至垂直的场合敷设。
三、产品执行标准
GB/T12706.1-2008 额定电压1kV（Um=1.2kV）到35kV（Um=4.05kV）挤包绝缘电力电缆及附件
额定电压1kV（Um=1.2kV）到3kV（Um=3.6kV）电缆
IEC60502-1：2004 额定电压1kV（Um=1.2kV）到30kV（Um=36kV）挤包绝缘电力电缆及附件
额定电压1kV（Um=1.2kV）到3kV（Um=3.6kV）电缆
GB/T3956-2008 电缆的导体
GB/T19666-2005 阻燃耐火电线电缆通则
四、使用特性
1.额定电压
电缆额定电压UO/U（Um）为：0.6/1（1.2）kV、1.8/3（3.6）kV 其中：
UO：电缆设计用的导体对地或金属屏蔽之间的定工频电压；
U：电缆设计用的导体间的额定工频电压；
Um：设备可承受的“最高系统电压”的最大值。
电缆的额定电压应适合电缆所在系统的运行条件。为了便于选择电缆，将系统划分为下列三类：
——A类：任一相导体与地或接地导体接触时，能在1min内与系统隔离。
——B类：可在单相接地故障时作短时运行，但任何情况下不宜超过8h，每年接地故障总持续时间不宜超过125h。
—— C类：包括不属于A 类和 B 类的系统。
注：在系统接地故障不能立即自动解除时，故障期间加在电缆绝缘上过高的电场强度，会在一定程度上缩短
电缆寿命。如系统预期会经常地运行在持久的接地故障状态下，该系统应划为 C 类。

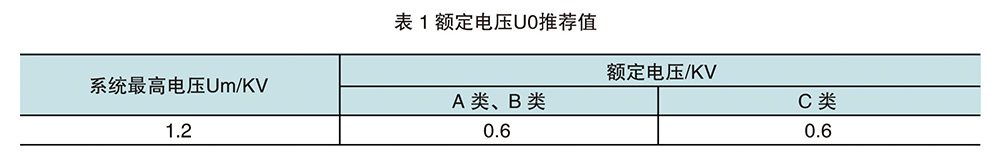

用于三相系统的电缆，U0 的推荐值见表 1.
2. 导体额定工作温度电缆导体的最高额定的工作温度为70℃。短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
3. 敷设环境温度电缆敷设时的环境温度应不低于0℃，否则需要事先预热。
4. 安装弯曲半径

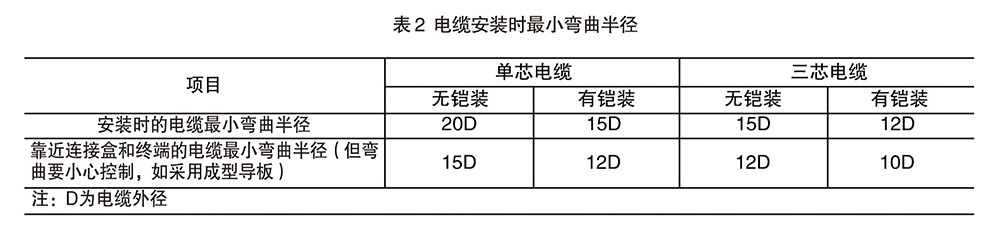

安装时电缆最小弯曲半径见表2
5.敷设方式电缆没有敷设落差限制。电缆允许敷设在室内、室外、空气中和土壤中，允许局部有积水。电缆敷设方式可以是隧道管道、电缆沟、桥架、排管，铠装电缆允许直埋地下，钢丝铠装电缆允许垂直敷设。单芯电缆不允许敷设在磁性金属管内。电缆敷设环境应有良好的散热条件。
6.电缆敷设时导体最大允许牵引力和电缆最大允许侧压力 导体最大允许牵引力计算方法：
—— 铜导体：F＝70×S( N/mm2 )
—— 铝导体：F＝40×S( N/mm2 )
侧压力计算方法：P=F÷R ( N/m ) , 最大允许侧压力不超过3000N/m。
式中： F－牵引力， N
S-导体截面， mm2
P-侧压力， N/m
R-电缆弯曲半径， m
7.电缆运输和保管要求电缆盘不允许平放。运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆。电缆如果需要分段使用，电缆分段后必须用防水封帽将电缆头密封，防止进水。
五、 产品型号
1. 产品型号

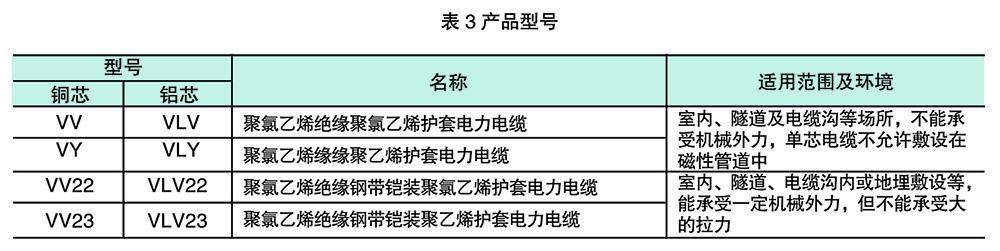

产品常用型号见表 3.
2.产品规格

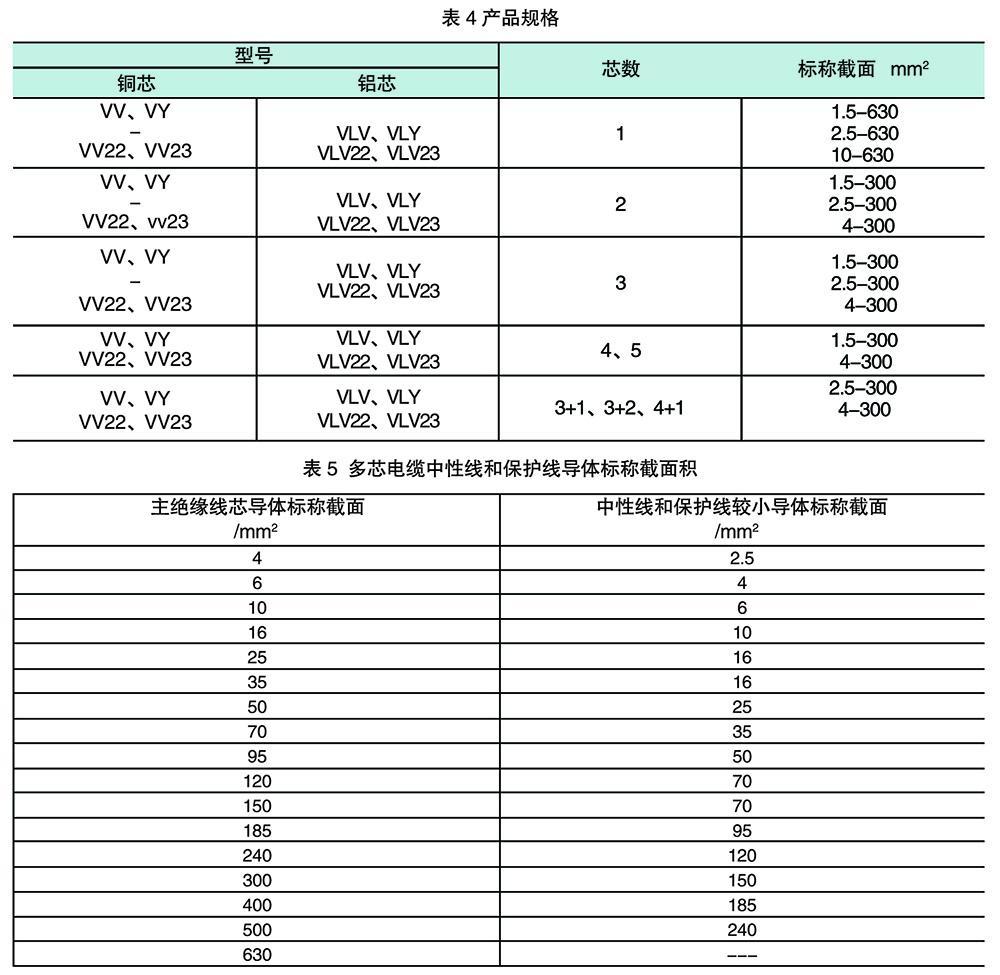

①产品规格中电缆导体标称截面和芯数见表4。
②多芯电缆中性线和保护线导体标称截面积见表5。

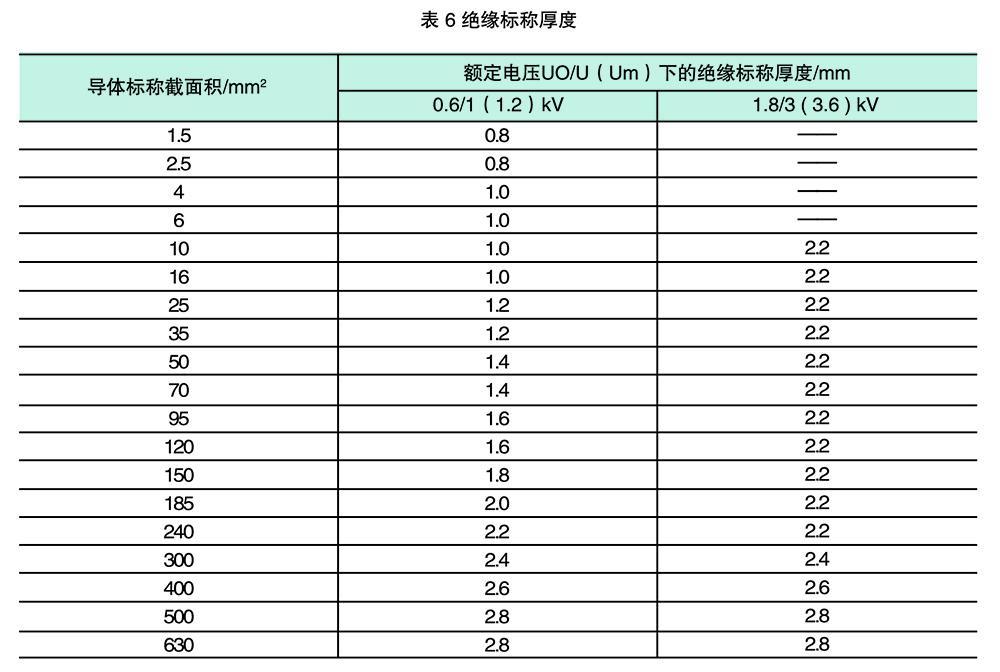

③绝缘标称厚度见表6。
④下表中所有的型号和产品规格中，阻燃电缆型号前加ZA-、ZB-、ZC-、ZB-，耐火电缆型号前加ZAN-、ZBN-、ZCN-、ZBN-。
六、产品结构
1..导体
导体应符合GB/T3956的第1中或第2种镀金属层或不镀金属层退火铜导体或铝导体。或者第5中裸铜导体或镀金属层退火铜导体。
2.耐火层
耐火电缆导体双层绕包耐火云母带，云母带绕包必须平整、紧密，不允许有折皱、漏包等缺陷。
3.绝缘
绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体或镀层。绝缘厚度应符合表6要求。
4.隔离套（有铠装电缆）
采用聚氯乙烯（PVC）或聚乙烯（PE）挤包在锁芯上。
5.铠装
多芯电缆采用镀锌钢带或镀锌钢丝，用于交流回路的单芯电缆采用非磁性金属带或金属丝。金属带采用双层间隙绕包，金属丝采用多根同心绞合。
注：大量事实证明，采用某种特殊结构铠装（如添加铜丝的隔磁结构）的单芯电缆用于交流回路时均出现电缆发热导致载流量大为下降的现象，所以不推荐采用。
6.外护套
采用ST2型聚氯乙烯（PVC）护套或ST，型聚乙烯（PE）护套料挤包在铠装、绝缘或缆芯上。
7.成品电缆标志
成品电缆的外护套表面印有厂名、型号、额定电压、芯数、标称截面和米数的连续标志。

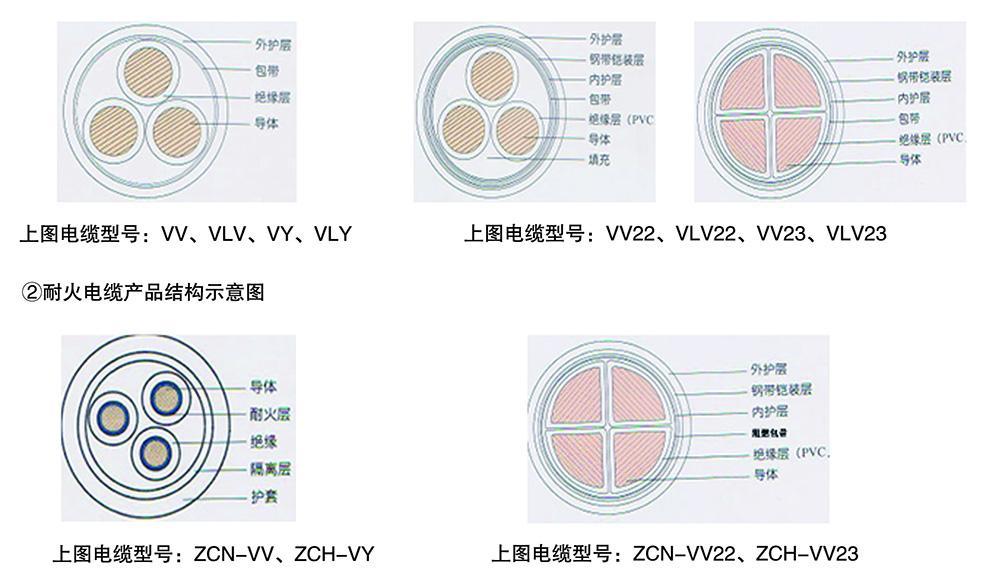

8.产品结构示意图
①普通电缆及阻燃和低烟无卤电缆产品结构示意图
