一、产品用途

　　交联聚乙烯绝缘电缆适用于配电网、工业装置等领域用于固定敷设在交流50HZ、额定电压0.6/1kV的电力输配电线路上，主要功能是输送电能。交联聚乙烯绝缘电缆具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单、重量轻、敷设不受落差限制等优点，交联电缆是目前广泛用于城市电网、矿山和工厂的新型电缆。交联聚乙烯绝缘阻燃电缆适用于要求电缆具有阻燃要求的场合。交联聚乙烯绝缘耐火电缆适用于高层建筑、油田、电站、电厂、矿山、化工、矿井、地铁等要求防火条件高的场合也是应急电源、消防泵、电梯通讯信号系统的应备电缆，该产品具有较高的耐火能力，在经受火焰直接燃烧的情况下，在一定时间内（不小于90min）不发生短路和短路故障，确保继续供电以维持照明和传输信号，保护人员有足够的时间安全撤离，且利于灭火减少损失。

　　交联聚乙烯绝缘无卤低烟电缆特别适用于地下铁道、地下商场、大型购物中心、高层建筑等人口稠密、通风受限的场合。

二、产品主要技术特点

　　本产品采用硅烷交联的方法，使聚乙烯分子由线型分子结构变为三维网状结构，由热塑性材料变成热固性材料，工作温度从70℃提高到90℃，显著提高电缆的载流能力。本产品具有可靠的电气性能、耐热性能、耐化学性能、耐环境应力开裂性能、抗老化性能具有长期的使用寿命。本产品结构简单，制造周期短，易于安装和维护，敷设时不受落差限制。

三、产品执行标准

GB/T12706.1-2008　　　　额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件
额定电压1kV（Um=1.2kV）到3kV（Um=3.6kV）电缆

IEC60502-1：2004　　　　额定电压1kV（Um=1.2kV）到30kV（Um=36kV）挤包绝缘电力电缆及附件
额定电压1kV（Um=1.2kV）到3kV（Um=3.6kV）电缆

GB/T3956-2008　　　　　 电缆的导体

GB/T19666-2005　　    　  阻燃耐火电线电缆通则

四、使用特性

1.额定电压

电缆额定电压 Uo/U（Um）为：0.6/1（1.2）kV、1.8/3（3.6）kV

其中：

Uo：电缆设计用的导体对地或金属屏蔽之间的额定工频电压；

U：电缆设计用的导体间的额定工频电压；

Um：设备可承受的“最高系统电压”的最大值。

电缆的额定电压应适合电缆所在系统的运行条件。为了便于选择电缆，将系统划分为下列三类：

——A类：任一相导体与地或接地导体接触时，能在1min内与系统隔离。

——B类：该类系统可在单相接地故障时做短时运行，接地故障时间按照JB/T8996-1999应不超过1h。对于本部分包括电缆，在任何 情况下允许不超过8h的更长的带故障运行时间。任何一年接地故障的总持续时间应不超过125h。

——C类：包括不属于 A类和 B类的系统。

　　注：在系统接地故障不能立即自动解除时，故障期间加在电缆绝缘上过高的电场强度，会在一定程度上缩短电缆寿命。如系统预期会经常地运行在持久的接地故障状态下，该系统应划为C类。

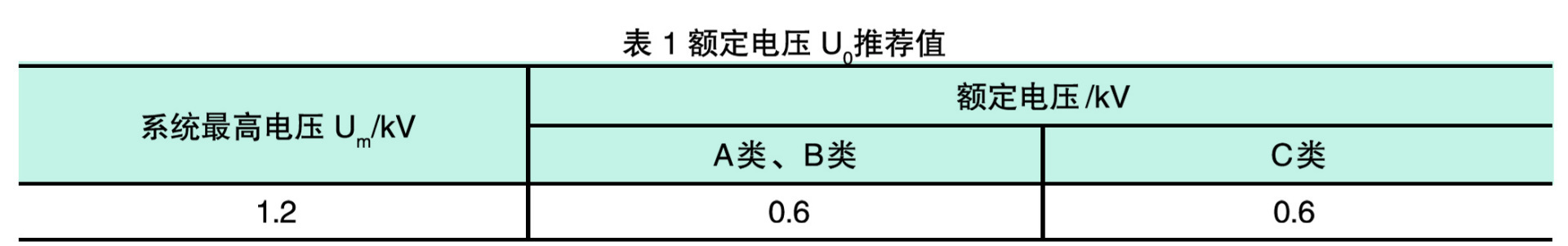

用于三相系统的电缆， U0的推荐值见表 1.

2. 导体额定工作温度
　　电缆导体的最高额定工作温度为90℃。短路时（最长持续时间不超过5S）电缆导体的最高温度不超过250℃。

3.敷设环境温度

　　电缆敷设时的环境温度应不低于0℃，否则需要事先预热。

4.安装弯曲半径

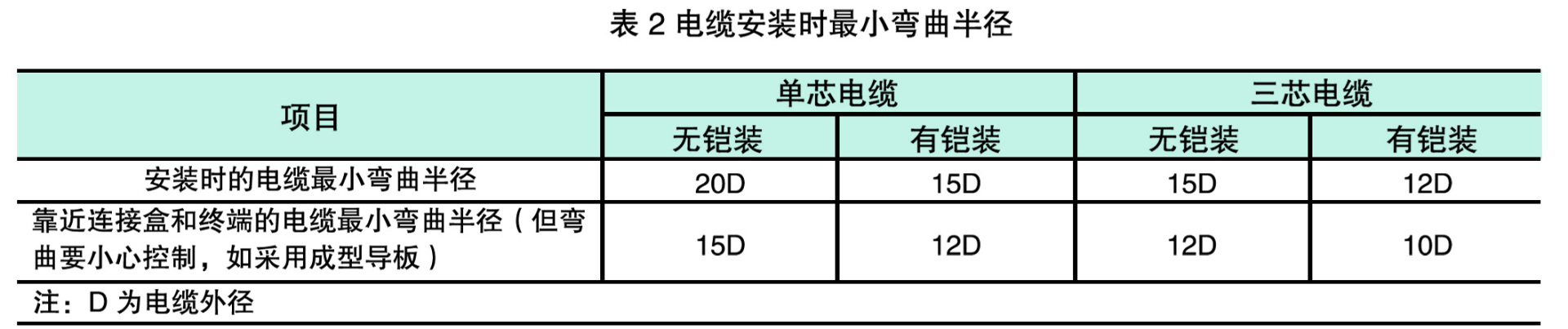

安装时电缆最小弯曲半径见表 2

5.  敷设方式

电缆没有敷设落差限制。

电缆允许敷设在室内、室外、空气中和土壤中，允许局部有积水。

电缆敷设方式可以是隧道、管道、电缆沟、桥架、排管，铠装电缆允许直埋地下，钢丝铠装电缆允许垂直敷设。

单芯电缆不允许敷设在磁性金属管内。

电缆敷设环境应有良好的散热条件。

6. 电缆敷设时导体最大允许牵引力和电缆最大允许侧压力

导体最大允许牵引力计算方法：

——铜导体：F=70× S（N/mm2）

——铝导体：F=40× S（N/mm2）

侧压力计算方法：P=F÷R（N/m），最大允许侧压力不超过3000N/m。

式中：F-牵引力，N

S-导体截面，mm2

P-侧压力，N/m

R-电缆弯曲半径，m

7. 电缆运输和保管要求

电缆盘不允许平放。运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆。电缆如果需要分段使用，电缆分段后必须用防水封帽将电缆头密封，防止进水。

六、产品型号

1.产品型号

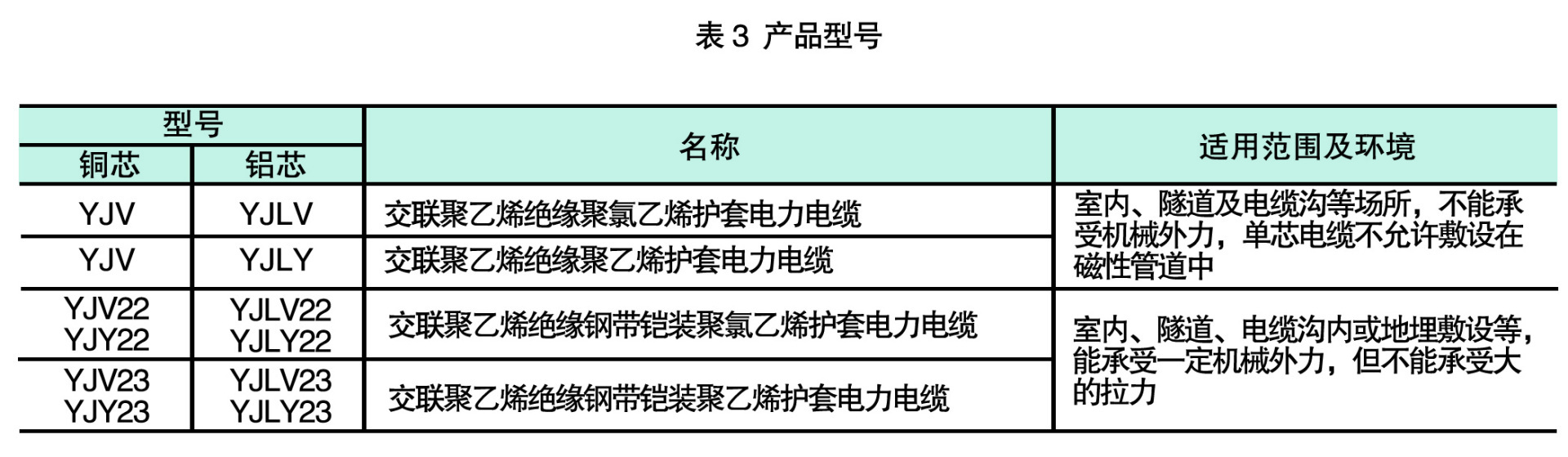

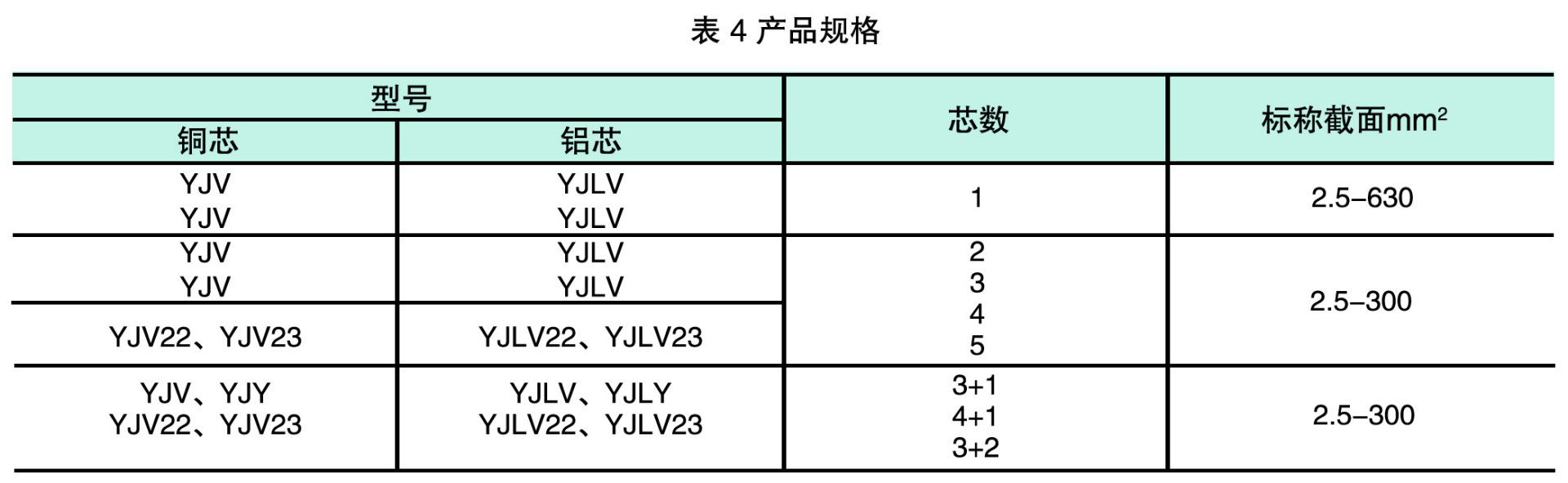

产品常用型号见表 3.

1.导体

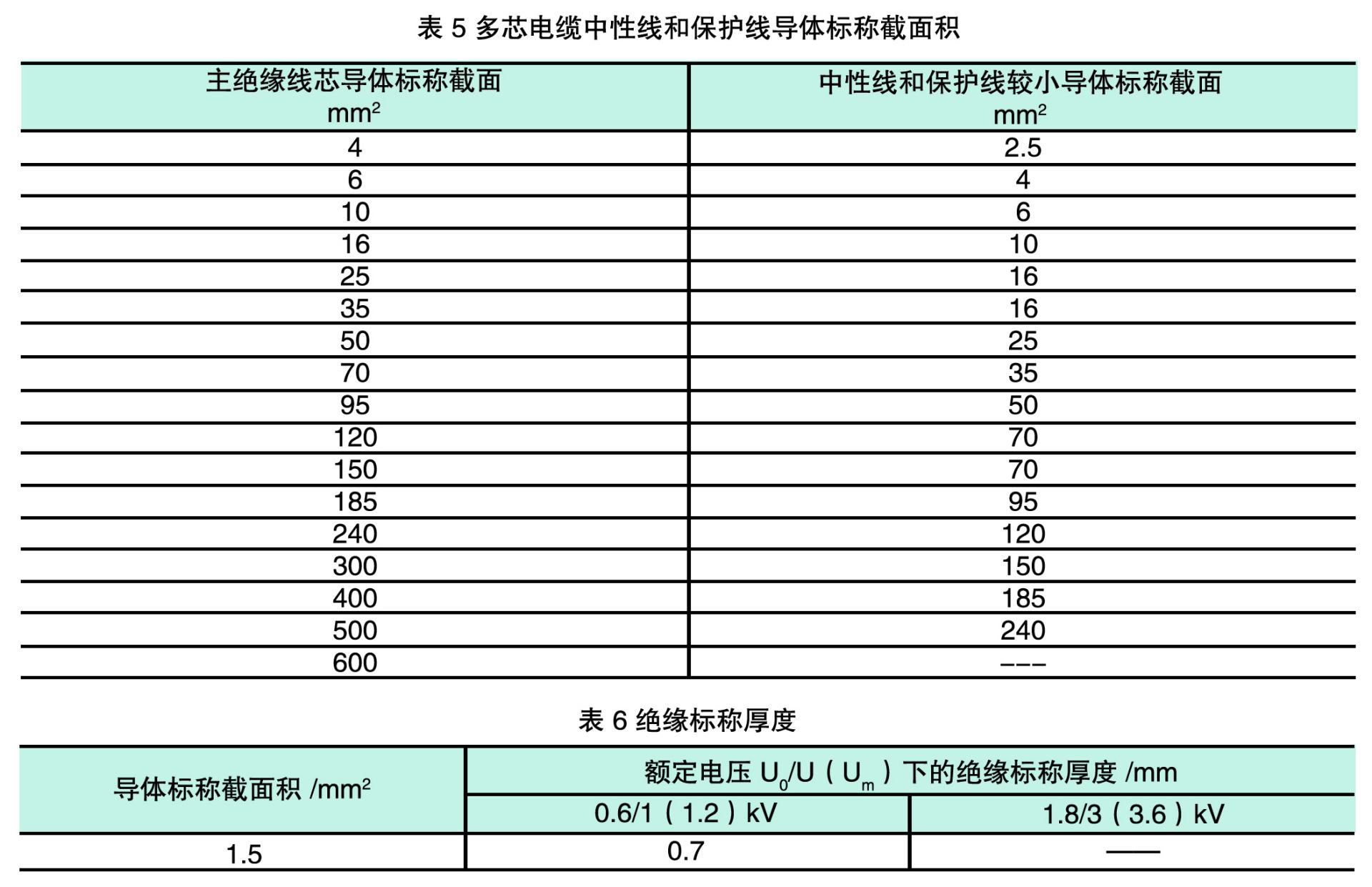

导体应符合 GB / T3956的第 1 种或第 2 种镀金属层或不镀金属层退火铜导体或是铝导体。或者第 5种裸铜导体或镀金属层退火铜导体。

2.耐火层

耐火电缆导体双层绕包耐火云母带，云母带绕包必须平整、紧密，不允许有折皱、漏包等缺陷。

3.绝缘

绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体或镀层。绝缘厚度应符合表 6要求。

4.隔离套（有铠装电缆）

采用聚氯乙烯（PVC）或聚乙烯（PE）挤包在缆芯上。

5.铠装

多芯电缆采用镀锌钢带或镀锌钢丝，用于交流回路的单芯电缆采用非磁性金属带或金属丝。金属带采用双层间隙绕包，金属丝采用多根同心绞合。

　　注：大量事实证明，采用某种特殊结构铠装（如添加铜丝的隔磁结构）的单芯电缆用于交流回路时均出现电缆

发热导体载流量大为下降的现象，所以不推荐采用。

6.外护套

采用ST2型聚氯乙烯（PVC）护套或SY7型聚乙烯（PE）护套料挤包在铠装、绝缘或缆芯上。

7.成品电缆的标志

成品电缆的外护套表面印有厂名、型号、额定电压、芯数、标称截面和米数的连续标志。

8.产品结构示意图

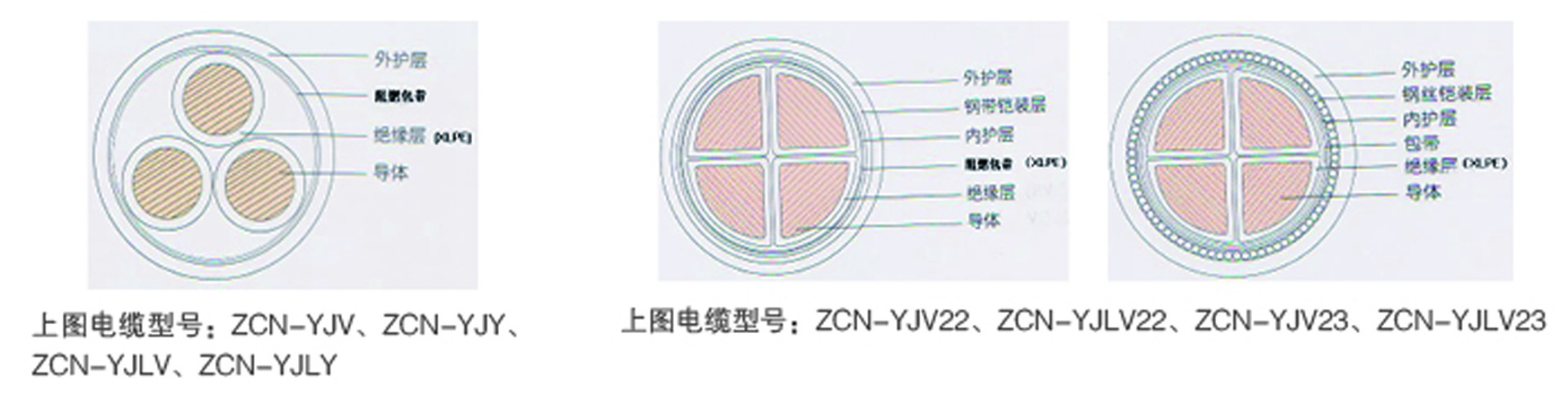

①普通电缆及阻燃和低烟无卤电缆产品结构示意图
