一、产品执行标准

1KV GB/T12527-2008

10KV GB/14049-2008

二、产品简介

该产品由紧压铜、铝导体、内屏蔽层和耐候型绝缘材料及外屏蔽层组成，其结构简单，安全可靠，既具有电力电缆的优良导电性能又具有架空电缆较强的物理机械性能。由于采用的是耐候型绝缘材料，因而产品具有优良的耐大气老化性能，与裸电线相比，本产品具有敷设间隙小，可靠性高等特点，尤其适用于高层建筑群、从丛林地区及气候恶劣地区使用。

三、使用特点

1.电缆额定电压分为两种：1kV、10kV

2.电缆有长期允许工作温度;聚乙烯绝缘为70℃；聚氯乙烯绝缘为70℃；交联聚乙烯绝缘为90℃

3.短路时（最长时间不超过5秒），电缆的最高温度；聚乙烯绝缘为130℃；聚氯乙烯缘为160℃；交联聚乙烯绝缘为250℃

4.电缆敷设的环境温度不低于-20℃

5.电缆使用的环境温度为-40℃~40℃;相对温度雨季不大于90%

6.电缆的允许弯曲半径；额定电压1KV以下电缆：电缆外径D≤25mm，弯曲半径不小于4D;电缆外径D＞25mm,弯曲半径不小于6D。额定电压10KV:单芯电缆：20×（D+d）±5%；多芯电缆：15×（D+d）±5%式中：D-电缆的实际外径mm,d-电缆导体的实际外径mm

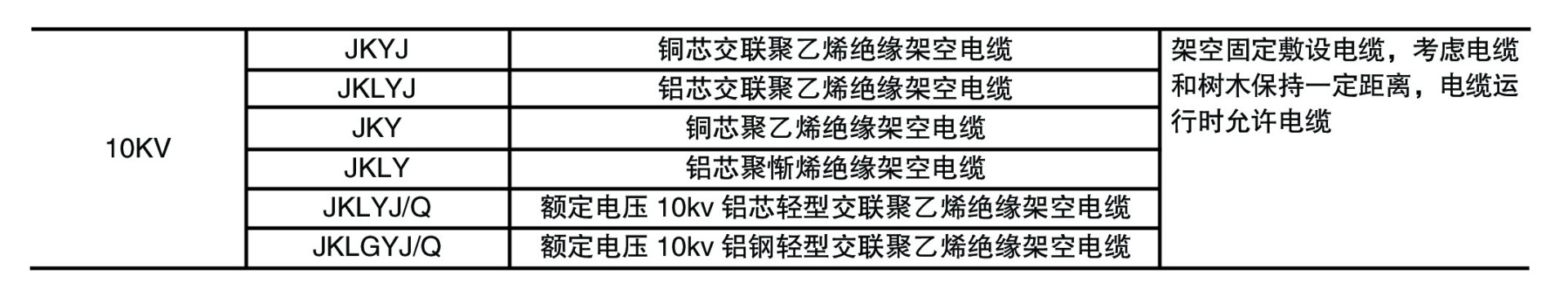

四、型号、名称和主要用途

五、1KV 绝缘架空电缆

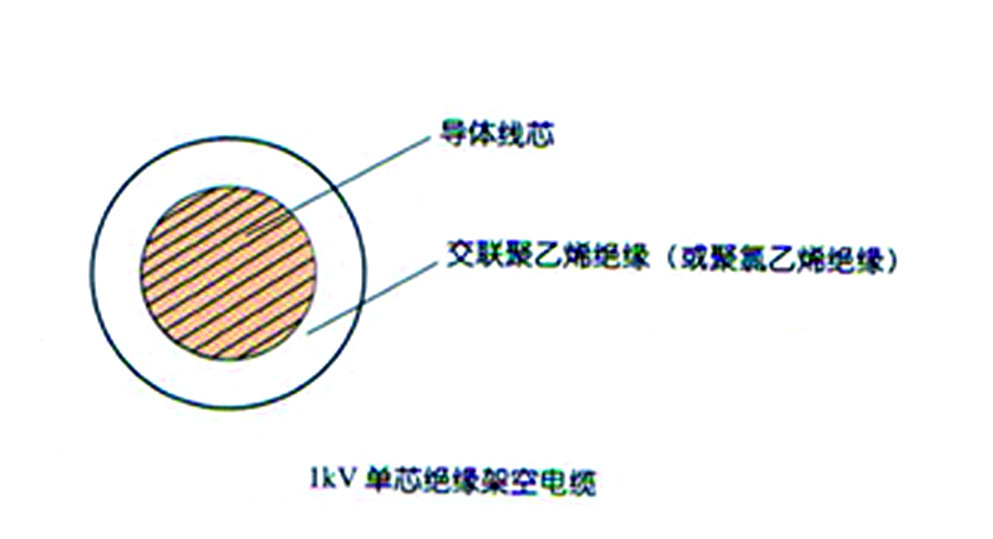

1.结构示意图

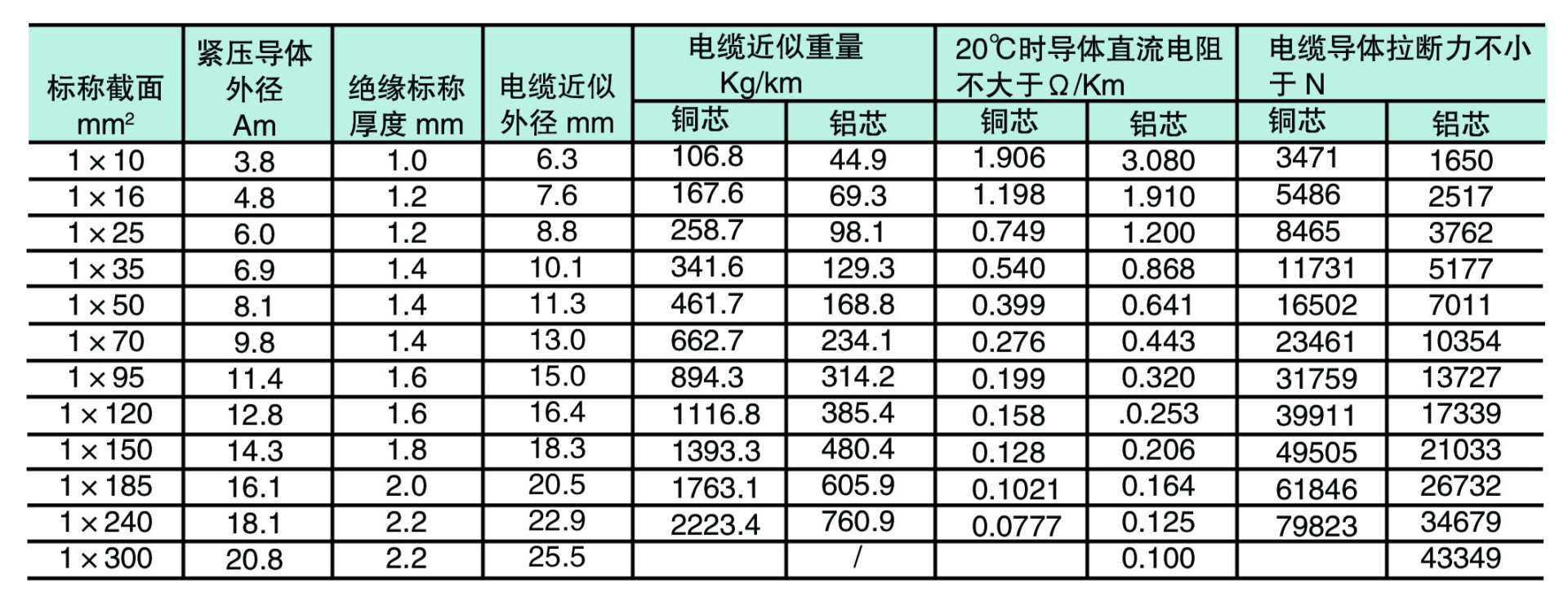

2、结构尺寸、参考重量及主要技术指标

1）1kv绝缘架空电缆 JKLYJ,JKLV JKYJ,JKV

六、10kv交联聚乙烯绝缘架空电缆

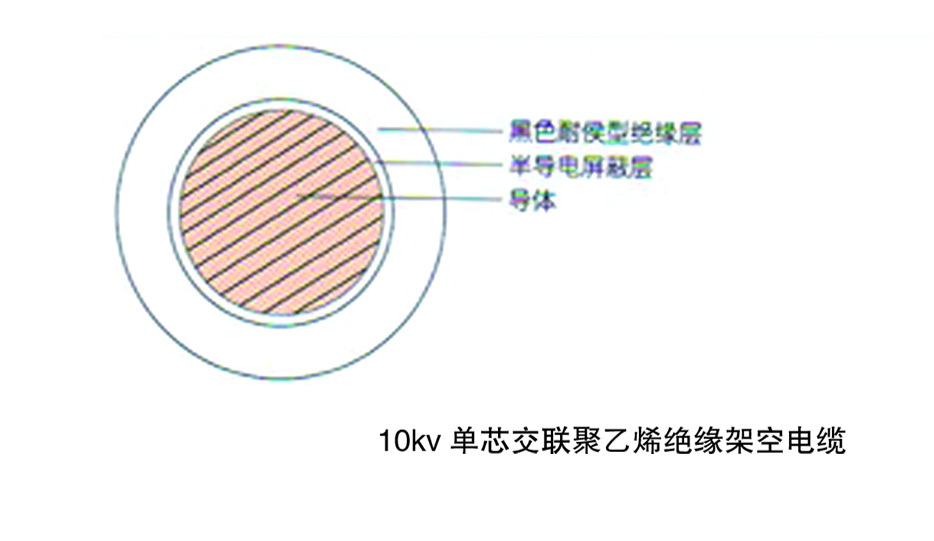

1、结构示意图

2.结构尺寸、产品重量级主要技术指标

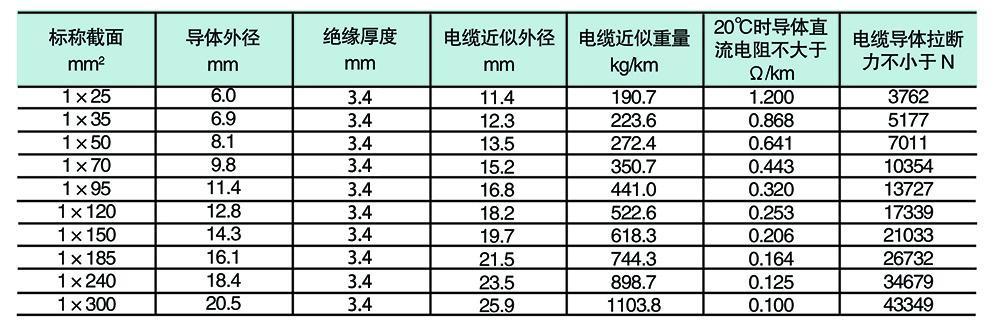

1）10kV交联聚乙烯绝缘架空电缆 JKLYJ-10，JKYJ-10

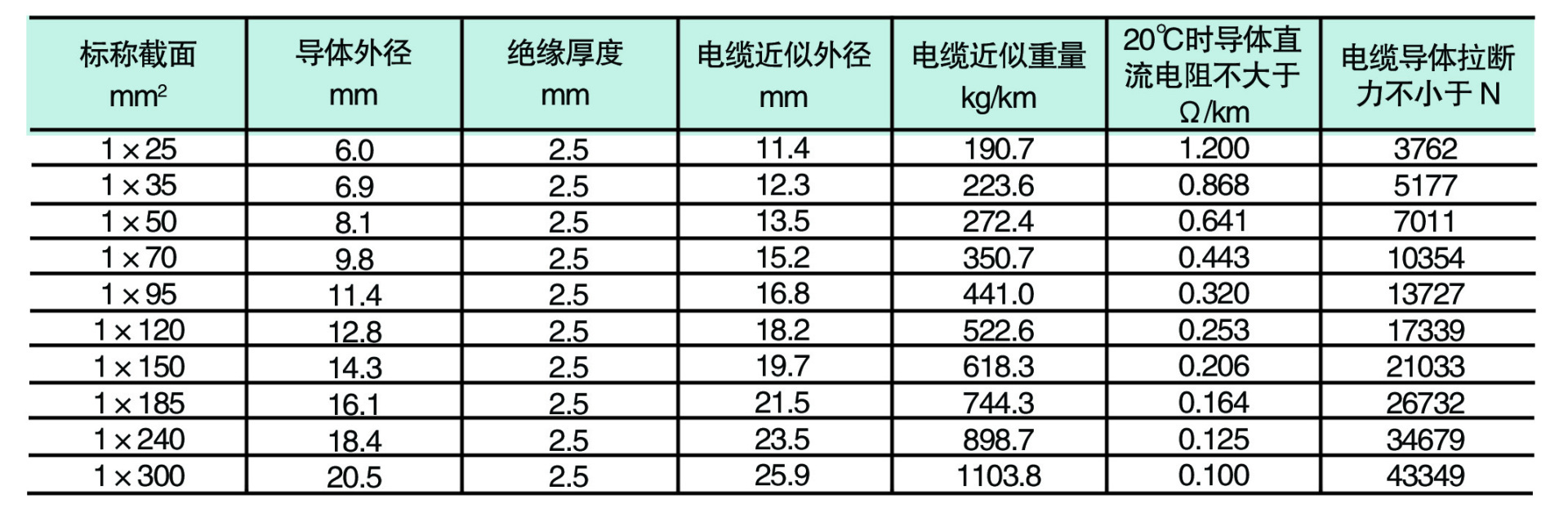

2）10kV轻型交联聚乙烯绝缘架空电缆

  JKLYJ/Q-10
