一、产品用途

额定电压450/750V及以下聚氯乙烯绝缘阻燃和非阻燃电缆，适用于直流和交流50HZ额定电压450/750V及以下的动力装置、日用电器、仪器仪表、电讯设备及照明线路固定敷设用电缆。

二、产品执行标准

GB/T5023-2008  JB/T8734-2016   阻燃和耐火型与GB/T19666-2005共同使用

三、使用特性

1.额定电压

电缆额定电压表示方法如下：

UO/U=450/750

其中：UO：任一主绝缘导体和“地”（金属屏蔽，金属套或周围介质）这之间的电压有效值。

U：多芯电缆（电线）或单芯电缆（电线）系统任一两项导体之间的电压有效值。

2.导体额定工作温度

电缆导体的最高额定工作温度为70℃，耐热90℃聚氯乙烯绝缘电缆允许长期工作温度为90℃，耐热105℃

聚氯乙烯绝缘电缆允许长期工作温度为105℃。

短路时（最长持续时间不超过5s）电缆导体的最高温度不超过150℃。

3.电缆敷设条件

电缆的敷设温度应不低于0℃。允许的弯曲半径：电缆外径小于25mm（D≤25mm）者不应小于4D；电缆外径为25mm及以上者（D≥25mm）应不小于6D

四、产品表示方法

1.代号

A.按用途分

固定敷设用电缆（电线）..........................................................................................B

连接用软电缆（软线）............................................................................................R

电梯电缆...........................................................................................................T

装饰照明用软线.....................................................................................................S

B.按材料特征分

铜导体..........................................................................................................省略

铜皮铜导体......................................................................................................TP

绝缘聚氯乙烯.....................................................................................................V

护套聚氯乙烯.....................................................................................................V

护套耐油聚氯乙烯.................................................................................................VY

C按结构特征分

圆形............................................................................................................省略

扁形（平形）.....................................................................................................B

双绞形...........................................................................................................S

屏蔽型...........................................................................................................P

软结构...........................................................................................................R

D.按耐热特性分

70℃..........................................................................................................省略

90℃...........................................................................................................90

2.产品表示方法

产品用型号、规格（额定电压、芯数、标称截面）和标准编号表示。

3. 产品型号组成

GB/T5023所包含的各种电缆型号用两们数字表示，放在60227IEC后面，第一位数字表示电缆的基本分类。

第二位数字表示在基本分类中的特定型式。

0——固定布线用无护套电缆

01—一般用途单芯硬导体无护套电缆（60227  IEC01）

02—一般用途单芯软导体无护套电缆（60227IEC02）

05—内部布线用导体温度为70℃的单芯实心导体无护套电缆（60227 IEC  05）

06—内部布线用导体温度为90℃的单芯实心导体无护套电缆（60227IEC 06）

07—内部布线用导体温度为90℃的单芯实心导体无护套电缆（60227IEC 007）

08—内部布线用导体温度为90℃的单芯软导体无护套电缆（60227IEC 008）

1——固定布线用护套电缆

10—轻型聚氯乙烯护套电缆（60227IEC 10）

4——轻型无护套电缆

41—扁形铜皮软线（60227IEC 41）

42—扁形无护套软线（60227IEC 42）

43—户内装饰照明回路用软线（60227IEC 43）

5—一般用途护套软电缆

52—轻型聚氯乙烯护套软线（60227IEC 52）

53—普通聚氯乙烯护套软线（60227IEC 53）

56—导体温度为90℃耐热轻型聚氯乙烯护套软线（60227IEC 56）

57—导体温度为90℃耐热轻型聚氯乙烯护套软线（60227IEC 57）

五、产品结构

1.导体

导体应符合GB/T3956的规定，导体表面应光洁，无油污，无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。

2.绝缘

绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体或镀层。

3.金属屏蔽

屏蔽型电缆在缆在缆芯外应有铜带屏蔽或铜丝编织屏蔽。

4.外护套

聚氯乙烯护套电缆和软线，彩用聚氯乙烯护套料抗日包在缆芯上。

5.成品电缆的标志

成品电缆的外护套表面印有厂名、型号、额定电压、芯数、标称截面和米数的连续标志。

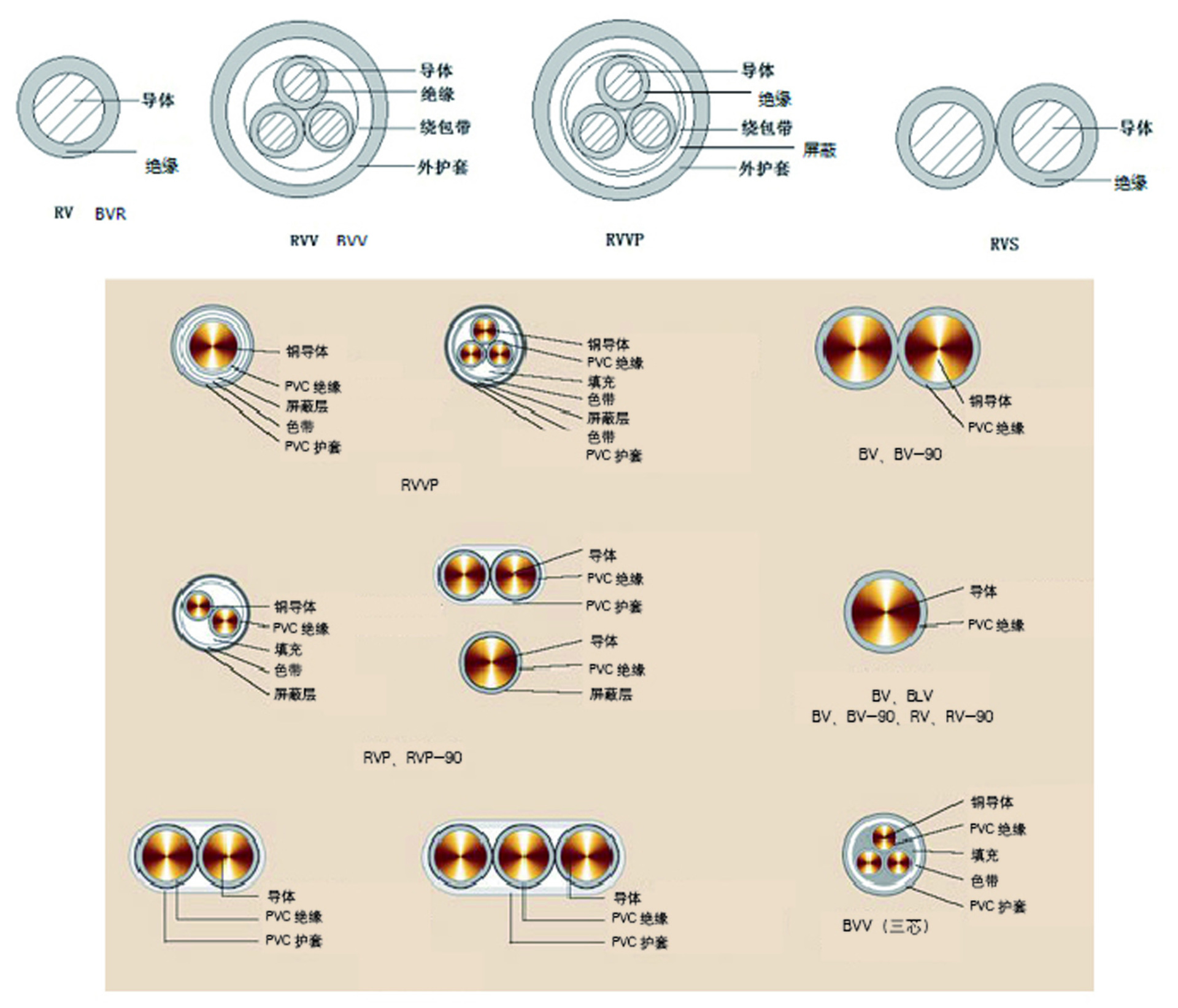

6.产品结构示意图

六、 产品型号、规格

1.  产品型号

2. 产品规格

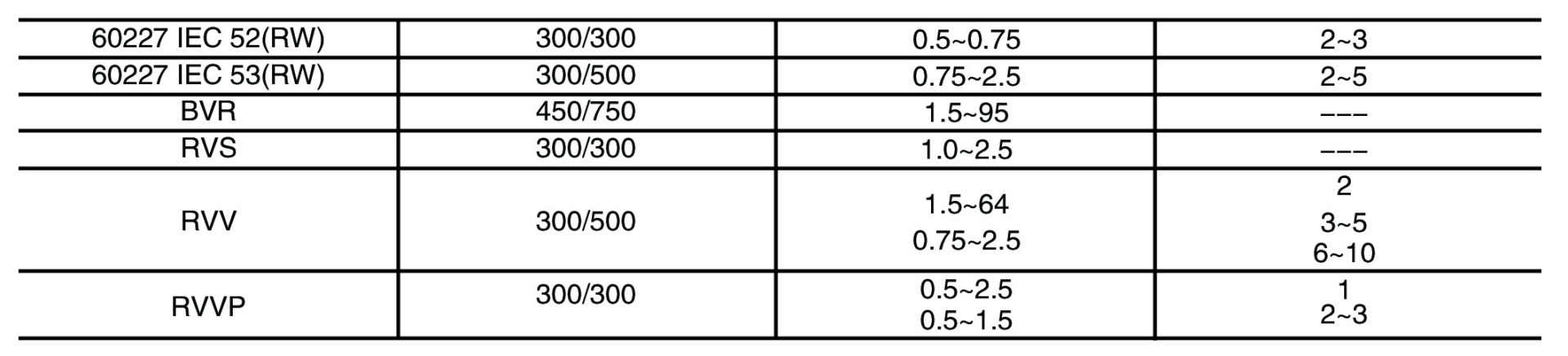

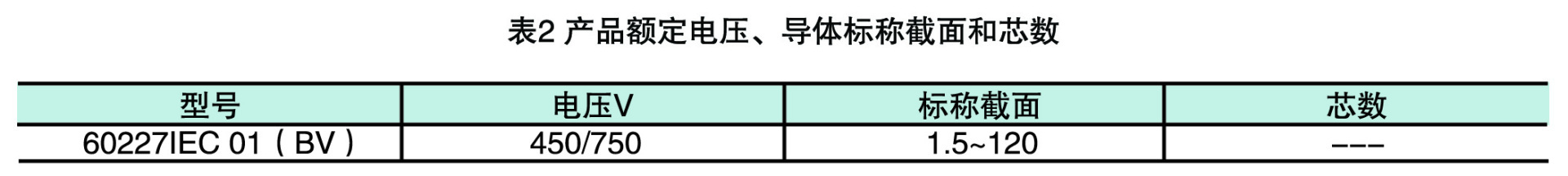

产品额定电压、导体标称截面和芯数见表2
