一、产品用途
中压交联聚乙烯绝缘电力电缆适用于固定敷设在交流50HZ、额定电压3.6/6-26/35kV的电力输配电线路上，主要功能是输送电能。交联聚乙烯绝缘阻燃电缆适用于要求电缆具有阻燃要求的场合。
二、 产品主要技术特点
中压交联聚乙烯绝缘电缆采用了全干式化学交联方法是聚乙烯分子由线型分子结构转变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能，热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。具有导体正常运行温度高，结构简单、外径小，重量轻、使用方便，敷设不受落差限制等优点。本产品具有可靠的电气性能、耐热性能、耐化学性能、耐环境应力开裂性能、抗老化性能，具有长期的使用寿命。
本产品结构简单，制造周期短，易于安装和维护，敷设时不受落差限制。
三、 产品执行标准
GB/T12706.2-2008：额定电压1kV(Um=1.2kV）到35kV(Um=40.5kV）挤包绝缘电力电缆及附件
额定电压6kV(Um=7.2kV）30kV(Um=36kV）电缆
GB/T12706.3-2008：额定电压1kV(Um=1.2kV）到35kV(Um=40.5kV）挤包绝缘电力电缆及附件
额定电压35kV(Um=40.5kV）电缆
IEC60502-2：2005：额定电压6kV(Um=1.2kV）到30kV(Um=36kV）挤包绝缘电力电缆及附件
额定电压6kV(Um=7.2kV）30kV(Um=36kV）电缆
GB/T3956-2008：电缆的导体
GB/T19666-2005：阻燃耐火电线电缆通则
四、 使用特性
1.额定电压
电缆额定电压U0/U（Um）为：3.6/6（7.2）-6/6（7.2）-6/10（12）-8.7/10（12）-8.7/15（17.5）-12/20（24）-18/30（36）kV、21/35（40.5)和26/35（40.5）kV
其中：
U0：电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U：电缆设计用的导体间的额定工频电压；
Um：设备可使用的“最高系统电压”的最大值。
电缆的额定电压适合电缆所在系统的运行条件。为了便于选择电缆，将系统划分为下列三类：
——A类：任一相导体与地或接地导体接触时，能在1min内与系统分离。
——B类：该类系统可在单相接地故障时做短时运行，接地故障时间按照JB/T8996-1999应不超过1h。对于本部分包括的电缆，在任何情况下允许不超过8h的更长的带故障运行时间。任何一年接地故障的总持续时间应不超过125h。
——C类：包括不属于A类和B类的系统。
注：在系统接地故障不能立即自动解除时，故障期间加在电缆绝缘上过高的电场强度，会在一定程度上缩短电
缆寿命。如系统预期会经常地运行在持久的接地故障状态下，该系统应划分为C类。

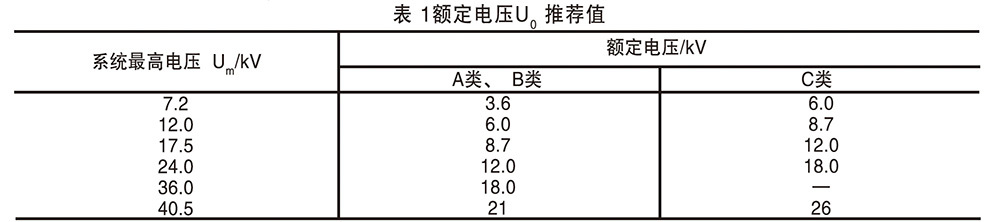

用于三相系统的电缆，U0的推荐值见表1.
2.导体额定工作温度
电缆导体的最高额定工作温度为90℃。
短路时（最长持续时间不超5S）电缆导体的最高温度不超过250℃。
3.敷设环境温度
电缆敷设时的环境温度应不低于0℃，否则需要事先预热。
4.安装弯曲半径
安装时电缆最小弯曲半径见表2
5.敷设方式
电缆没有敷设落差限制。
电缆允许敷设在室内、室外、空气中和土壤中，允许局部有积水。
电缆敷设方式可以是隧道、管道、电缆沟、桥架、排管，铠装电缆允许直埋地下，钢丝铠装电缆允许垂直敷设。
单芯电缆不允许敷设在磁性金属管内。
电缆敷设环境应有良好的散热条件。
6.电缆敷设时导体最大允许牵引力和电缆最大允许侧压力
导体最大允许牵引力计算方法：
——铜导体：F=70×S（N/mm2）
——铝导体：F=40×S(N/mm2)
侧压力计算方法：P=F÷R(N/m)，最大允许侧压力不超过3000N/m.
式中：F-牵引力，N
S-导体截面，mm2
P-侧压力，N/m
R-电缆弯曲半径，m
7.电缆运输和保管要求
电缆盘不允许平放。
运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆。
电缆如果需要分段使用，电缆分段后必须防水封帽将电缆头密封，防止进水。
五、 产品型号
六、 产品结构
1.导体
导体应符合GB/T3956的第1种或第2种镀金属层或不镀金属层退火铜导体或是铝导体。第2种导体也可以是纵向阻水结构。
2.绝缘
绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体或镀层。绝缘厚度应符合表6要求。
3.隔离套
（有铠装电缆）采用聚氯乙烯（PVC）或聚乙烯（PE）挤包在缆芯上。
4.铠装
多芯电缆采用镀锌钢带或镀锌钢丝，用于交流回路的单芯电缆采用非磁性金属带或金属丝。金属带采用双层间隙绕包，金属丝采用多根同心绞合。
注：大量事实证明，采用某种特殊结构铠装（如添加铜丝的隔磁结构）的单芯电缆用于交流回路时均出现电缆发热导致载流量大为下降的现象，所以不推荐采用。
5.外护套
采用ST2型聚氯乙烯（PVC）护套或ST7型聚乙烯（PE）护套料挤包在铠装、绝缘或缆芯上。
6.成品电缆的标志
成品电缆的外护套表面印有厂名、型号、额定电压、芯数、标称截面和米数的连续标志。
7.产品结构示意图
3.6/6kV-26/35kV交联聚乙烯绝缘电力电缆产品结构示意图
